02-3. Constraint Layout

Android Kotlin Fundamentals는 codelab에 올라와있는 강의를 한글로 번역한 내용입니다.

Codelabs for Android Kotlin Fundamentals  |  Training Courses

코드는 github를 참고해주세요

02-3_ConstraintLayout

---

1. ConstraintLayout

• ConstraintLayout은 유연한 방식으로 하위 뷰를 배치하고 크기를 지정할 수 있는 ViewGroup이다

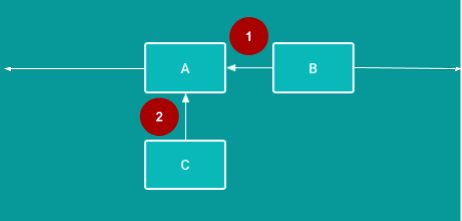

• ConstraintLayout에서는 하나 이상의 수평 및 수직 제약 조건에 의해 뷰의 위치를 지정한다.
• ConstraintLayout 내에 각 뷰들은 적어도 하나 이상의 horizontal 제약과 vertical 제약 조건을 설정해야 한다.






2. Adjust constraints

• 사각형 안의 화살표는 constraint 제약 조건의 유형을 나타낸다



• Wrap Content : 뷰가 컨텐츠에 맞게 필요한 만큼만 확장된다



• Fixed: 뷰의 크기를 직접 조정할 수 있다.



• Match Constraints: 뷰 마진을 제외 constarints 양쪽 측면까지 확장할 수 있다.





3. Chains

• chain은 양방향 제약 조건으로 서로 연결된 뷰의 그룹이다
• chain 내의 뷰들은 수평 또는 수직으로 나눠질 수 있다
• 아래 다이어그램은 horizontal chain을 만든 제약 조건이다

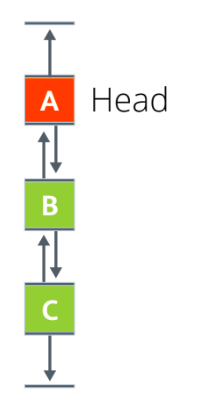

1) Head of chain

• chain 내의 첫번째 view를 chain의 head라고 한다.

• chain의 head에 설정된 속성은 체인의 모든 뷰를 제어, 배치, 분배한다.

• 수평 체인의 경우 헤드는 가장 왼쪽 뷰이며, 수직 체인의 경우 헤드는 가장 위쪽의 뷰이다.



2) Chain styles

• 체인 스타일은 chain 된 뷰가 펼처지고 정렬되는 방식을 정의한다.

• 체인 스타일 속성을 지정하거나 가중치를 추가하거나 뷰에 bias를 설정할 수 있다.

• 체인 스타일에는 아래 방식이 있다.

  • Spread: default 스타일로 margin을 계산한 후 사용 가능한 공간에 view들이 고르게 분산된다



  • Spread Inside: 첫번째 뷰와 마지막 뷰는 체인의 각 끝에서 부모에 연결돼, 나머지 뷰들은 사용 가능한 공간에 골고루 분산된다



  • Packed: margin이 계산된 후 뷰가 서로 함께 묶인다. 그 후 체인 헤드 뷰의 bias를 변경하여 전체 체인의 위치를 조정할 수 있다.







  • Weighted: layout_contstraintHorizontal_weight 또는 layout_constraintVertical_weight 속성에 설정된 값을 기반으로 모든 공간을 채우도록 뷰 크기가 조정된다. 아래 다이어그램에서 뷰 A는 가중치 1을, 뷰 B와 C는 각각 가중치 2를 사용한다



• chain style을 chain에 추가하려면 layout_constraintHorizontal_chainStyle 또는 layout_constraintVertical_chainStyle 속성을 체인의 헤드에 설정하면 된다.

  // Horizontal spread chain
  app:layout_constraintHorizontal_chainStyle="spread"

  // Vertical spread inside chain
  app:layout_constraintVertical_chainStyle="spread_inside"

  // Horizontal packed chain
  app:layout_constraintHorizontal_chainStyle="packed"



4. Baseline constraint

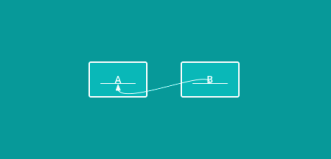

• baseline constraint는 어떠한 뷰의 텍스트 기준선을 다른 뷰의 텍스트 기준선에 정렬시키는 제약이다.

• 특히 폰트 크기가 다른 경우 텍스트가 포함된 뷰를 정렬하기 어려울 수 있다. 이 때 사용할 수 있는 것이 baseline constraint이다

• layout_constraintBasetline_toBaselineOf 속성으로 지정할 수 있다.



    <Button
        android:id="@+id/buttonB"
        ...
        android:text="B"
        app:layout_constraintBaseline_toBaselineOf="@+id/buttonA"/>



5. Design-time attributes

• Design-time attribute 속성은 runtime이 아닌 layout design 시점에만 적용된다. 앱을 실행시킬 때 design-time 속성들은 무시된다
• Design-time attribute는 tools 네임스페이스 시작된다. (tools:layout_editor_absoluteY, tools:text)
• constraintLayout의 모든 뷰들은 가로 세로 제약이 필요하다. 그렇지 않으면 앱을 실행할 때 뷰가 부모의 가장자리로 이동하게 된다.
• 그렇기 때문에 수평 제약 조건이 없으면, layout Editor에서 임의로 tools:layout_editor_absoulteX 속성을 부여한다.
• design time 속성을 사용하여 텍스트뷰나 이미지 뷰에 미리보기 데이터를 추가할 수도 있다.
